Kabelschoenen worden veel gebruikt in de elektrotechniek, en mogen niet ontbreken in de gereedschapskist van elektriciens en elektromonteurs. Maar ook wanneer je zelf met elektrische apparaten en stroomkabels aan de slag gaat, kunnen kabelschoenen van past komen. Maar wat zijn kabelschoenen? Lees het in dit blog!

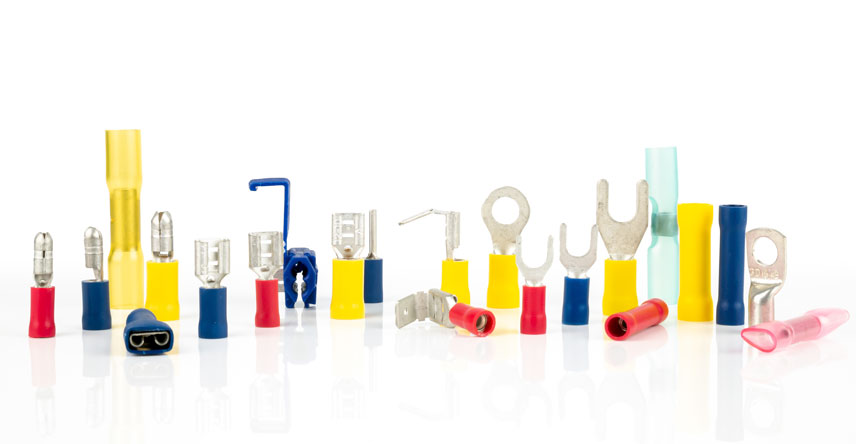

Een kabelschoen bestaat uit een connector gemaakt van messing of koper, met (in het geval van geïsoleerde kabelschoenen) een huls van PVC. Deze huls is blauw, geel of rood. Een kabelschoen wordt gebruikt om kabels te verbinden met elektrische installaties.

Aan de ronde kant van de connector, en eventueel de huls, wordt een kabel bevestigd. De andere kant van de kabelschoen wordt verbonden aan een elektrische installatie. Kabelschoenen worden dus gebruikt voor het maken van een veilige elektrische verbinding tussen een kabel en een elektrische installatie, of een andere aansluiting. De huls van geïsoleerde kabelschoenen voorkomt dat er kortsluiting kan ontstaan.

In principe pers je een kabelschoen 1, 2 of 4 keer, afhankelijk van de aderdoorsnede. Je perst de kabelschoen dan altijd van het aansluitpunt van de kabelschoen (bij een ringkabelschoen dus de ring) af. Hieronder zie je hoe vaak je een kabelschoen moet persen per aderdoorsnede:

De maximale stroomsterkte die een kabelschoen aan kan wordt aangeduid met de kleur van de kabelschoen. Iedere kleur kabelschoen komt overeen met een sterkte:

• Rood – 0 tot 16 ampère
• Blauw – 17 tot 25 ampère
• Geel – 26 tot 40 ampère

In principe zijn er twee soorten kabelschoenen: geïsoleerde kabelschoenen en ongeïsoleerde kabelschoenen. Geïsoleerde kabelschoenen bevatten een huls van PVC, die kortsluiting voorkomt. Ongeïsoleerde kabelschoenen missen deze huls. Ongeïsoleerde kabelschoenen zijn alleen beschikbaar als ringkabelschoen. Geïsoleerde kabelschoenen zijn in veel varianten beschikbaar.

In ons assortiment vind je vier verschillende tangen voor kabelschoenen:

• WKK - Kabelschoen krimptang - Staal - Voor geïsoleerde kabelschoenen van 0,5 – 6,0 mm²
• WKK - Kabelschoen krimptang - Carbon staal - Voor geïsoleerde kabelschoenen van 0,5 – 6,0 mm²
• WKK - Krimptang voor ongeïsoleerde kabelschoenen, 0,5 – 16 mm²
• WKK - Krimptang met 3 verwisselbare profielen - voor adereindhulzen, geïsoleerde kabelschoenen en ongeïsoleerde kabelschoenen

Welke tang je kiest hangt van een aantal dingen af. Het belangrijkste daarbij is de diameter van de kabelschoen. Wil je een kabelschoen groter dan 6 mm² persen, dan heb je de krimptang voor kabelschoenen van 0,5 – 16 mm² nodig.

Wil je altijd de juiste tang voor alle mogelijke toepassingen op zak hebben? Kies dan voor de krimptang met de verwisselbare profielen.
