Aftakklemmen – Hoe en waarvoor gebruik je ze?

Naast een ruim assortiment kabelschoenen bieden wij ook aftakklemmen aan: dit lijkt misschien een vreemde eend in de bijt, maar in bijvoorbeeld de automotive industrie wordt veel gebruik gemaakt van aftakklemmen. Daarnaast worden ze ook veelvuldig gebruikt in omgevingen waar met kabels wordt gewerkt. Maar waarvoor gebruik je een aftakklem? En hoe gebruik je ze precies? Je leest het in deze blog.

Aftakklemmen – hoe gebruik je een aftakklem, en waarvoor?

Een aftakklem wordt gebruikt om een aftakking van een bestaande kabel te verzorgen. Het voordeel van een aftakklem is dat, om de kabel af te takken, de kabel niet hoeft te worden gestript én er niet hoeft te worden gesoldeerd.

Je gebruikt een aftakklem door de kabel, waarvoor een aftakking moet worden gecreëerd, in de volledige open ‘buis’ in de aftakklem te duwen, via de sleuf aan de zijkant. Plaats daarna de kabel die de aftakking gaat vormen in de andere ‘buis’, tot deze niet verder doorgevoerd kan worden. Gebruik een tang om het mescontact in de kabel te duwen, tot het punt waar het mes volledig in de aftakklem zit. De kabels zitten nu vast en zijn met elkaar verbonden door het mescontact. Plaats tot slot de sluiting over het zojuist in de aftakklem geduwde mes.

De bruine kabel is via de sleuf aan de zijkant in de aftakklem geplaatst. De blauwe kabel is, met het afgeknipte uiteinde, in de andere buis van de aftakklem geschoven.

Het mescontact is met een tang in de aftakklem geduwd. Vervolgens is de sluiting gesloten.

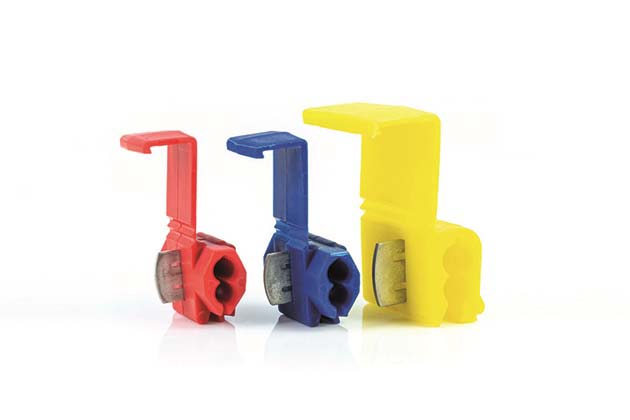

Aftakklemmen zijn beschikbaar in drie kleuren, die ieder geschikt zijn voor kabels met een specifieke doorsnede:

Rood: voor kabels met een kabelkern van 0,5 ~ 1,5mm2, AWG 22 ~ 16.
Blauw: voor kabels met een kabelkern van 1,5 ~ 2,5mm2, AWG 16 ~ 14.
Geel: voor kabels met een kabelkern van 4,0 ~ 6,0mm2, AWG 12 ~ 10.
